銷售熱線：021-69577077
| 太陽能專用光伏電纜的環境應力/電性能/應用范圍 |
| 2018-06-26 00:37:49 |
|

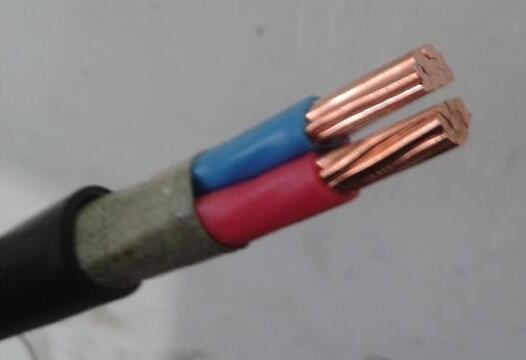

太陽能光伏技術將成為未來的綠色能源技術之一，太陽能或光伏(PV)在中國應用日漸廣泛，除政府支持的光伏發電廠發展迅速之外，私人投資者也正積極建廠，計劃投產在全球銷售的太陽能組件。建造經濟高效的盈利性的光伏發電廠，光伏電纜廠家代表了所有太陽能制造商最重要的目標和核心競爭力。事實上，盈利能力不僅僅取決于太陽能組件自身的效率或高性能，也離不開一系列表面看來與組件無直接關系的部件。
但是，如果未能采用太陽能應用的專用電纜，將會影響到整個系統的使用壽命。
實際上，太陽能系統常常會在惡劣環境條件下使用，如高溫和紫外線輻射。在歐洲，晴天時將導致太陽能系統的現場溫度高達100°C。目前，我們可采用的各種材料有PVC、橡膠、TPE和高質量交叉鏈接材料，但遺憾的是，額定溫度為90°C的橡膠電纜，還有即便是額定溫度為70°C的PVC電纜也常常在戶外使用，顯然，這將大大影響系統的使用壽命。
環境應力
就光伏應用而言，戶外使用的材料應根據紫外線、臭氧、劇烈溫度變化和化學侵蝕情況而定。在該種環境應力下使用低檔材料，將導致電纜護套易碎，甚至會分解電纜絕緣層。所有這些情況都會直接增加電纜系統損失，同時發生電纜短路的風險也會增大，從中長期看，發生火災或人員傷害的可能性也更高。
太陽能電纜是一種電子束交叉鏈接電纜，額定溫度為120°C，在所屬設備中可抵御惡劣氣候環境和經受機械沖擊。根據國際標準IEC216，RADOX®太陽能電纜，在戶外環境下，其使用壽命是橡膠電纜的8倍，是PVC電纜的32倍。這些電纜和部件不僅具有最佳的耐風雨性、耐紫外線和臭氧侵蝕性，而且能承受更大范圍的的溫度變化(例如：從–40°C至125°C)。
為應對高溫導致的潛在危險，制造商傾向于使用雙層絕緣橡膠護套電纜。但此類電纜的標準版本僅允許用于最高工作溫度為60°C的環境下。而在歐洲，屋頂上即可測得出的溫度值卻高達100°C。
太陽能電纜的額定溫度為120°C(可使用20000小時)。這一額定值相當于在90°C的持續溫度條件下可使用18年;而當溫度低于90°C時，其使用壽命更長。通常，要求太陽能設備的使用壽命應達到20至30年以上。
基于上述種種原因，在太陽能系統中使用專用太陽能電纜和部件是非常有必要的。
抗機械載荷
實際上，在安裝和維護期間，電纜可在屋頂結構的銳邊上布線，同時電纜須承受壓力、彎折、張力、交叉拉伸載荷及強力沖擊。如果電纜護套強度不夠，則電纜絕緣層將會受到嚴重損壞，從而影響整個電纜的使用壽命，或者導致短路、火災和人員傷害危險等問題的出現。
經輻射交叉鏈接的材料，具備較高的機械強度。交叉鏈接工藝改變了聚合物的化學結構，可熔性熱塑材料轉換為非可熔性彈性體材料，交叉鏈接輻射顯著改善了電纜絕緣材料的熱學特性、機械特性和化學特性。
電性能
1.直流電阻 成品電纜20℃時導電線芯直流電阻不大于5.09Ω/km。
2.浸水電壓試驗 成品電纜(20m)在(20±5)℃水中浸入時間1h后經5min電壓試驗(交流6.5kV或直流15kV)不擊穿。
3.長期耐直流電壓 樣品長5m，放入(85±2)℃的含3%氯化鈉(NaCl)的蒸餾水中(240±2)h，兩端露出水面30cm。線芯與水間加直流0.9kV電壓(導電線芯接正極，水接負極)。取出試樣后進行浸水電壓試驗，試驗電壓為交流1kV，要求不擊穿。
4.絕緣電阻 成品電纜20℃時絕緣電阻不小于1014Ω•cm， 成品電纜90℃時絕緣電阻不小于1011Ω•cm。
5.護套表面電阻 成品電纜護套表面電阻應不小于109Ω。
光伏電纜應用范圍
廣泛應用于室內外太陽能裝置設備電氣安裝用線。
特性：低煙無鹵、優良的耐寒、耐紫外線、耐臭氧和耐氣候性。阻燃、耐切痕、耐穿透。 線纜保護級別Ⅱ級。
環境溫度：-40℃～+90℃;
導體最高溫度：120℃(允許5s內短路溫度200℃);
額定電壓：AC0.6/1kV DC1.8kV
設計壽命：25年
|
Copyright ? m.youpinhu.cn All Rights Reserved.
網站網址：m.youpinhu.cn
滬ICP備16047112號-1
淘寶商鋪
新浪微博
黃 經 理
