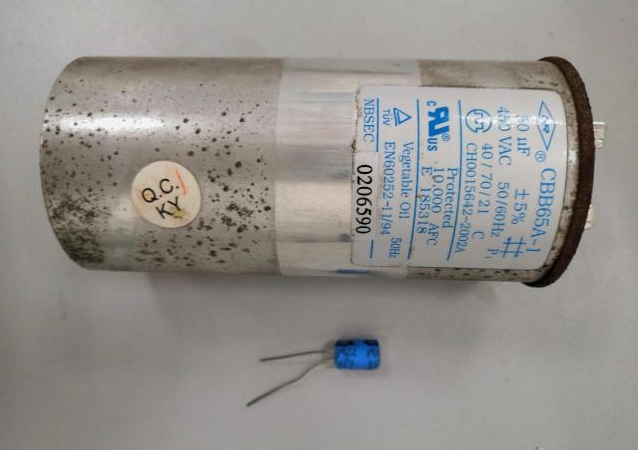

之前介紹了電容器的原理、結構和分類。不同的分類方法可以分為不同的類別。例如，根據介質和材料的不同，分為陶瓷電容器、云母電容器、云母電容器、紙電容器等，根據極性的不同，分為無極性電容器和正負極性電解電容器。電解電容器的容量遠大于非極性電容器。左側非極性電容器為50微米法，右側電解電容器為220微米法。
拆卸左側的非極性電容器，查看內部結構并嘗試找出原因。該電容器是空調室外機的壓縮機起動電容器。許多空調打開后不會制冷或加熱。其中很多都是由電容器故障引起的。在實踐中，我還發現辦公室空調在冬天不會發熱，室外機壓縮機也不會啟動。查詢相關數據后，我猜測電容器可能損壞，更換后恢復正常。
這種電容器的體積相對較大，其容量與電解電容器相比少得可憐。讓我們先看看電容器標簽上各種參數的含義。Cbb65a-1代表金屬化有機薄膜啟動電容器。450VAC，表示交流450V的額定電壓（工作電壓不得超過450V）。工作頻率為50或60 Hz，容量誤差為±5％。產品已通過10000 AFC性能認證。

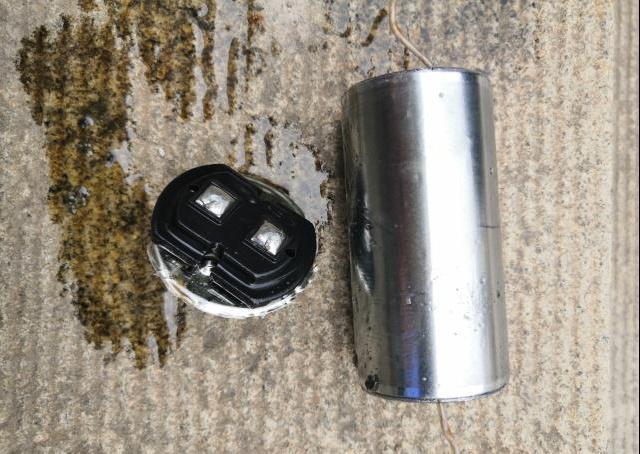

切斷剪線鉗的上邊緣，油就會流出。底部有些腫脹。據推測，內部壓力很大。開一個小缺口，油就會噴出來。引線焊接在上蓋的引線柱上，電容器芯用塑料蓋保護，以防止與鋁殼接觸。此外，上蓋上還有一個凸起的焊點。從包裝工藝的角度來看，應先將其封裝，然后從上蓋的小孔注入蓖麻油（從電容器制造商那里發現蓖麻油），然后焊接并密封注入口。
電容器底部可見防爆槽（電容器底部可見防爆槽）。內部蓖麻油已經變紅，加熱和老化了很長時間。拆開電容器芯后，發現有機膜兩側有一層鋁箔。鋁箔只能從一側到邊緣，以防止短路。
從電容器芯上拆下幾圈后，發現一些鋁箔顏色很淺，懷疑鋁粉脫落，這應該是電容器容量降低的原因。以上是空調電容器的拆卸。通過拆卸，我們可以看到電容器的內部結構和制造方法，這也有助于我們了解電容器容量損失或故障的原因。如果空調壓縮機沒有啟動，可以考慮更換啟動電容器試試。可能會有意想不到的驚喜，省錢，增加知識。
這種電容器的體積相對較大，其容量與電解電容器相比少得可憐。讓我們先看看電容器標簽上各種參數的含義。Cbb65a-1代表金屬化有機薄膜啟動電容器。450VAC，表示交流450V的額定電壓（工作電壓不得超過450V）。工作頻率為50或60 Hz，容量誤差為±5％。產品已通過10000 AFC性能認證。
切斷剪線鉗的上邊緣，油就會流出。底部有些腫脹。據推測，內部壓力很大。開一個小缺口，油就會噴出來。引線焊接在上蓋的引線柱上，電容器芯用塑料蓋保護，以防止與鋁殼接觸。此外，上蓋上還有一個凸起的焊點。從包裝工藝的角度來看，應先將其封裝，然后從上蓋的小孔注入蓖麻油（從電容器制造商那里發現蓖麻油），然后焊接并密封注入口。
電容器底部可見防爆槽（電容器底部可見防爆槽）。內部蓖麻油已經變紅，加熱和老化了很長時間。拆開電容器芯后，發現有機膜兩側有一層鋁箔。鋁箔只能從一側到邊緣，以防止短路。
