華德電流感應四端口電阻器的參數介紹_華德電阻
發布時間： 2022-03-09
瀏覽次數： 1493
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
Substrate / 基板 Alumina ceramic (alumina 96%) /華德電阻 氧化鋁陶瓷基板 (氧化鋁含量達 96%)。
Standard Specification / 華德電阻規格標準
Device and Pad - Layout Dimensions / 華德電阻與焊墊建議尺寸
以上是華德電阻參數，順?？萍加鞋F存貨源，歡迎咨詢采購請聯系在線客服

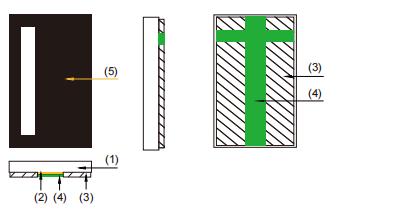

| No. 號碼 | Material / 材質 | Description / 說明 | 實物圖 |
| ① | Substrate / 基板 | Alumina ceramic (alumina 96%) / 氧化鋁陶瓷基板 (氧化鋁含量達 96%) |   |
| ② | Resistive element / 電阻本體 | Alloy / 合金 | |
| ③ | Terminal electrode / 端電極 | Sn、Ni、Cu / 錫、鎳、銅 | |
| ④ | Protective coating / 保護防焊層 | Flame-retardant epoxy, meets UL-94-V0 requirements(green) / 防火級環氧樹脂,符合UL- 94-V0 要求(綠色) |
|
| ⑤ | Marking coating / 文印防焊層 |
Flame-retardant epoxy, meets UL-94-V0 requirements (black) / 防火級環氧樹脂,符合UL- 94-V0 要求(黑色) |
Standard Specification / 華德電阻規格標準
| 產品/系列 | 型號 | Pr (Watt) | Ro (mΩ) | Rt (%) | TCR (ppm) |
| Power rating at 70ºC or below 在環境溫度70ºC 以下時的額定功率 |
Device normal resistance 元件在室溫下的電阻 |
Normal resistance tolerance 元件在室溫下的 電阻誤差範圍 |
Temperature coefficient of resistance 電阻溫度係數 |
||
| HFCL系列 | 0603-□-0W33-R-□□□-□ | 0.33 | 1~25 | ±0.5,±1 | ±50~±200 |
| 1206-□-1W0-R-□□□-□ | 1.0 | 0.5~25 | ±0.5,±1 | ±50~±200 |
Device and Pad - Layout Dimensions / 華德電阻與焊墊建議尺寸
| Unit(單位): mm | Size / 尺寸 | L1 | W1 | T | L2 | W2 | L3/min | V | E |
| HFCL-系列 | 0603 | 0.8±0.15 | 1.6±0.2 | 0.55±0.1 | 0.18 | 0.93 | 0.5 | 0.23 | 0.4 |
| 1206 | 1.6±0.2 | 3.2±0.2 | 0.6±0.2 | 1.3 | 2.29 | 0.6 | 0.7 | 0.4 |
以上是華德電阻參數，順?？萍加鞋F存貨源，歡迎咨詢采購請聯系在線客服
