原標題：ptc保險絲

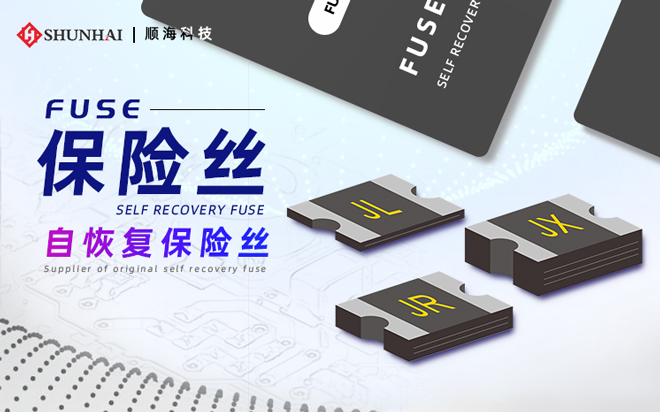

ptc保險絲是什么？ptc英文稱Positive Temperature Coefficient因此簡稱為ptc，而ptc保險絲是指自恢復保險絲，在受bai熱或通過其的電流過大時其電阻急劇上升來阻斷電流，等其溫度下降后重新導通。保險絲是在各種電路應用中最常見的一個器件，具體有很多規格，都用來保護回路中的關鍵零部件。也因此又叫做ptc自恢復保險絲。
相關資料：
ptc自恢復保險絲工作原理
ptc自恢復保險絲由經過特殊處理的聚合樹脂和分布在其中的導電顆粒組成。在正常操作下，聚合樹脂將導電顆粒緊密地綁定在晶體結構之外，形成鏈狀導電電路。此時，ptc自恢復保險絲處于低阻狀態(a)。線路流經ptc自恢復保險絲的電流產生的熱能很小，不會改變晶體結構。當線路短路或過載時，通過ptc自恢復保險絲的大電流產生的熱量熔化聚合樹脂，體積快速增加，形成高阻狀態(b)，工作電流快速減少，從而限制和保護電路。
故障排除后，ptc自恢復保險絲再次冷卻結晶，體積收縮，導電粒子再次形成導電通道，ptc自恢復保險絲再次回到低阻狀態，完成電路保護，無需人工更換。
ptc自恢復保險絲動作原理
ptc自恢復保險絲的動作原理是能量的動態平衡，通過ptc自恢復保險絲的電流，由于電流熱效應的關系。產生一定程度的熱量(ptc自恢復保險絲有電阻值)，產生的熱量全部或部分散發到環境中，不散發的熱量會提高ptc自恢復保險絲部件的溫度。正常工作時的溫度較低，產生的熱和散發的熱達到平衡。
ptc自恢復保險絲元件處于低阻狀態，ptc自恢復保險絲不動作，流過ptc自恢復保險絲元件的電流，增加或提高環境溫度，但達到產生的熱和散發的熱平衡時，ptc自恢復保險絲仍不動作。當電流或環境溫度再提高時，ptc自恢復保險絲會達到較高的溫度。
此時，如果電流或環境溫度繼續增加，產生的熱量將大于散發的熱量，從而使ptc自恢復保險絲元件的溫度急劇增加。在這個階段，小溫度的變化會導致電阻值的大幅增加。此時，ptc自恢復保險絲元件處于高阻力保護狀態，阻力的增加限制了電流，電流在短時間內急劇下降，保護電路設備不受損壞，只要施加的電壓產生的熱量足以ptc自恢復保險絲元件發出的熱量處于變化狀態下的ptc自恢復保險絲元件便可以一直處于動作狀態（高阻）。當施加的電壓消失時，ptc自恢復保險絲便可以自動恢復了。
以上內容主要介紹ptc保險絲及ptc自恢復保險絲相關說明。
深圳市順海科技有限公司是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全系列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢復保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您咨詢與合作。
