原標題：0805封裝尺寸
0805封裝尺寸有哪些規格？例如，許多電子半導體和被動元件，如貼片電阻、貼片電容器、保險絲、電感器等。需要密封，因為密封后產品的使用相對方便。而保險絲也是這經過封裝后保險絲它不僅僅起到安放、固定、密封等方面還起到保險絲保護和增強導熱性能的作用以及不容易損壞，現在了解封裝對保險絲有多重要，小編今天就大致根據規格書上自恢復保險絲參數尺寸封裝的和作用介紹一番。
0805封裝尺寸的PSML自恢復保險絲選擇
0805封裝尺寸的PSML自恢復保險絲參數選擇
0805封裝尺寸的PSMD自恢復保險絲選擇
0805封裝尺寸的PSMD自恢復保險絲參數選擇
0805封裝尺寸自恢復保險絲作用
因為保險絲必須與外界隔離，防止空氣中的雜質腐蝕保險絲電路導致電氣性能惡化，保護保險絲表面和連接導線等，使非常細嫩的保險絲在電氣設備或熱物理學等層面免遭外力作用危害及環境因素的危害，減輕因為熱等環境因素的轉變而造成的地應力及其因為保險絲發燙而造成負面影響，進而可避免保險絲損壞導致無效。另外一方面我開頭就講過封裝后保險絲起到安放、固定、密封作用。
一般來說我們是不建議對保險絲產品進行二次封裝的，如果一定要進行二次封裝要注意對于封裝材料選擇。如果封裝材料太硬會導致自恢復保險絲正常使用，哪怕是封裝材料很軟也可能導致自恢復保險絲散熱和其它性能影響。建議最好使用原裝的封裝。
0805封裝尺寸的自恢復保險絲應用
0805封裝尺寸的自恢復保險絲普遍應用在于USB外圍設備、硬盤驅動器、光盤驅動器、主板和外圍設備的即插即用型保護裝置、手機 - 電池和端口保護、PDA / 數碼相機、游戲控制臺端口保護等電子產品上。
好了相信大家對于0805封裝尺寸自恢復保險絲及封裝作用有一定了解小編在此就不再重復。
以上內容主要介紹分享0805封裝尺寸兩者規格自恢復保險絲參數說明，如需其他規格封裝尺寸請聯系我們會在第一時間回復您。
深圳市順海科技有限公司是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全系列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢復保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您咨詢與合作。
標簽：0805封裝尺寸、0805封裝尺寸PSMD自恢復保險絲、0805封裝尺寸PSML自恢復保險絲
0805封裝尺寸有哪些規格？例如，許多電子半導體和被動元件，如貼片電阻、貼片電容器、保險絲、電感器等。需要密封，因為密封后產品的使用相對方便。而保險絲也是這經過封裝后保險絲它不僅僅起到安放、固定、密封等方面還起到保險絲保護和增強導熱性能的作用以及不容易損壞，現在了解封裝對保險絲有多重要，小編今天就大致根據規格書上自恢復保險絲參數尺寸封裝的和作用介紹一番。

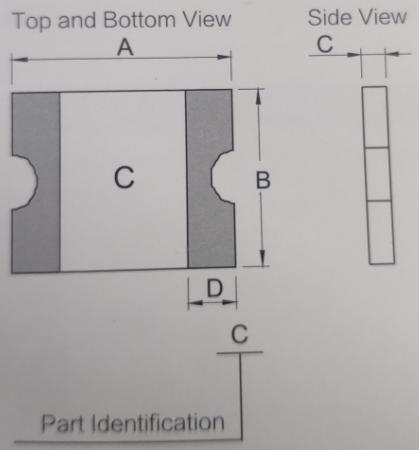

0805封裝尺寸的PSML自恢復保險絲選擇
| 型號 |
Marking （標識） |
A（寬） | B（長） | C（高） | D（焊接寬度） | 特性 |
|||
| Min | Max | Min | Max | Min | Max | Min | |||
| TLC-PSML075 | C | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML100 | 1 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML110 | 2 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML150 | 3 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML175 | 4 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML190 | 5 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML200 | F | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSML260 | K | 2.00 | 2.30 | 1.20 | 1.50 | 0.70 | 1.05 | 0.20 | 貼片/自恢復 |
| TLC-PSML300 | L | 2.00 | 2.30 | 1.20 | 1.50 | 0.70 | 1.05 | 0.20 | 貼片/自恢復 |
| TLC-PSML350 | N | 2.00 | 2.30 | 1.20 | 1.50 | 0.70 | 1.05 | 0.20 | 貼片/自恢復 |
| TLC-PSML380 | O | 2.00 | 2.30 | 1.20 | 1.50 | 0.70 | 1.05 | 0.20 | 貼片/自恢復 |
| TLC-PSML400 | P | 2.00 | 2.30 | 1.20 | 1.50 | 0.70 | 1.05 | 0.20 | 貼片/自恢復 |
0805封裝尺寸的PSML自恢復保險絲參數選擇
| 型號 |
保持電流 | 跳脫電流 | 最大電壓 | 最大電流 | 最大動作時間 | 消耗功率 | 電阻范圍 | ||
| IH，（A） | IT，（A） | V max，（V） | I，max（A） | （A） | （Sec） | Pd typ，（W） | R min | R1 max | |
| TLC-PSML075 | 0.75 | 1.50 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.020 | 0.160 |
| TLC-PSML100 | 1.00 | 2.00 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.018 | 0.110 |
| TLC-PSML110 | 1.10 | 2.20 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.018 | 0.110 |
| TLC-PSML150 | 1.50 | 3.00 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.008 | 0.065 |
| TLC-PSML175 | 1.75 | 3.50 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.008 | 0.060 |
| TLC-PSML190 | 1.90 | 3.80 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.006 | 0.055 |
| TLC-PSML200 | 2.00 | 4.00 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.006 | 0.055 |
| TLC-PSML260 | 2.60 | 5.20 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.003 | 0.035 |
| TLC-PSML300 | 3.00 | 6.00 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.003 | 0.030 |
| TLC-PSML350 | 3.50 | 7.00 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.002 | 0.025 |
| TLC-PSML380 | 3.80 | 7.60 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.002 | 0.020 |
| TLC-PSML400 | 4.00 | 8.00 | 6.00 | 50.00 | 8.00 | 1.00 | 1.20 | 0.002 | 0.020 |

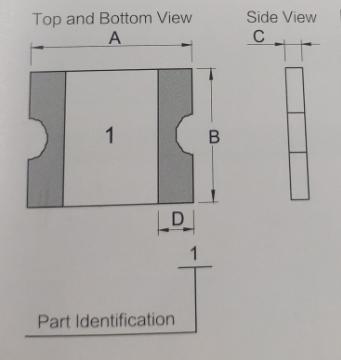

0805封裝尺寸的PSMD自恢復保險絲選擇
| 型號 |
Marking （標識） |
A（寬） | B（長） | C（高） | D（焊接寬度） | 特性 |
|||
| Min | Max | Min | Max | Min | Max | Min | |||
| TLC-PSMD010/24 | 1 | 2.00 | 2.30 | 1.20 | 1.50 | 0.55 | 0.95 | 0.20 | 貼片/自恢復 |
| TLC-PSMD010 | 1 | 2.00 | 2.30 | 1.20 | 1.50 | 0.55 | 0.95 | 0.20 | 貼片/自恢復 |
| TLC-PSMD020 | 2 | 2.00 | 2.30 | 1.20 | 1.50 | 0.55 | 0.95 | 0.20 | 貼片/自恢復 |
| TLC-PSMD035 | 3 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSMD050 | 4 | 2.00 | 2.30 | 1.20 | 1.50 | 0.40 | 0.80 | 0.20 | 貼片/自恢復 |
| TLC-PSMD075 | 5 | 2.00 | 2.30 | 1.20 | 1.50 | 0.60 | 1.00 | 0.20 | 貼片/自恢復 |
| TLC-PSMD100 | 6 | 2.00 | 2.30 | 1.20 | 1.50 | 0.60 | 1.00 | 0.20 | 貼片/自恢復 |
| TLC-PSMD110 | 6 | 2.00 | 2.30 | 1.20 | 1.50 | 0.60 | 1.00 | 0.20 | 貼片/自恢復 |
0805封裝尺寸的PSMD自恢復保險絲參數選擇
| 型號 |
保持電流 | 跳脫電流 | 最大電壓 | 最大電流 | 最大動作時間 | 消耗功率 | 電阻范圍 | ||
| IH，（A） | IT，（A） | V max，（V） | I，max（A） | （A） | （Sec） | Pd typ，（W） | R min | R1 max | |
| TLC-PSMD010/24 | 0.10 | 0.30 | 24.0 | 100 | 0.5 | 1.50 | 0.50 | 1.000 | 7.500 |
| TLC-PSMD010 | 0.10 | 0.30 | 15.0 | 100 | 0.5 | 1.50 | 0.50 | 1.000 | 7.50 |
| TLC-PSMD020 | 0.20 | 0.50 | 9.0 | 100 | 8.0 | 0.02 | 0.50 | 0.650 | 3.500 |
| TLC-PSMD035 | 0.35 | 0.75 | 6.0 | 100 | 8.0 | 0.10 | 0.50 | 0.250 | 1.200 |
| TLC-PSMD050 | 0.50 | 1.00 | 6.0 | 100 | 8.0 | 0.10 | 0.50 | 0.150 | 0.900 |
| TLC-PSMD075 | 0.75 | 1.50 | 6.0 | 100 | 8.0 | 0.20 | 0.60 | 0.090 | 0.350 |
| TLC-PSMD100 | 1.00 | 2.00 | 6.0 | 100 | 8.0 | 0.30 | 0.60 | 0.060 | 0.250 |
| TLC-PSMD110 | 1.10 | 2.20 | 6.0 | 100 | 8.0 | 0.30 | 0.60 | 0.060 | 0.210 |
0805封裝尺寸自恢復保險絲作用
因為保險絲必須與外界隔離，防止空氣中的雜質腐蝕保險絲電路導致電氣性能惡化，保護保險絲表面和連接導線等，使非常細嫩的保險絲在電氣設備或熱物理學等層面免遭外力作用危害及環境因素的危害，減輕因為熱等環境因素的轉變而造成的地應力及其因為保險絲發燙而造成負面影響，進而可避免保險絲損壞導致無效。另外一方面我開頭就講過封裝后保險絲起到安放、固定、密封作用。
一般來說我們是不建議對保險絲產品進行二次封裝的，如果一定要進行二次封裝要注意對于封裝材料選擇。如果封裝材料太硬會導致自恢復保險絲正常使用，哪怕是封裝材料很軟也可能導致自恢復保險絲散熱和其它性能影響。建議最好使用原裝的封裝。
0805封裝尺寸的自恢復保險絲應用
0805封裝尺寸的自恢復保險絲普遍應用在于USB外圍設備、硬盤驅動器、光盤驅動器、主板和外圍設備的即插即用型保護裝置、手機 - 電池和端口保護、PDA / 數碼相機、游戲控制臺端口保護等電子產品上。
好了相信大家對于0805封裝尺寸自恢復保險絲及封裝作用有一定了解小編在此就不再重復。
以上內容主要介紹分享0805封裝尺寸兩者規格自恢復保險絲參數說明，如需其他規格封裝尺寸請聯系我們會在第一時間回復您。
深圳市順海科技有限公司是華德正式代理商，海量現貨庫存，原廠技術支持，涵蓋了全系列一次性保險絲，如貼片保險絲，陶瓷管保險絲，溫度保險絲，玻璃管保險絲，自恢復保險絲，微型保險絲，超小型保險絲以及電力保險絲等等大量現貨，歡迎您咨詢與合作。
標簽：0805封裝尺寸、0805封裝尺寸PSMD自恢復保險絲、0805封裝尺寸PSML自恢復保險絲
