原標題：怎么認識貼片電阻
貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器，耐潮濕和高溫， 溫度系數小可大大節約電路空間成本，使設計更精細化。
貼片電阻種類
一、固定電阻；
二、可變電阻；
（1）臥式可變電阻器；
（2）立式可變電阻器；
（3）微型可變電阻器；
三、電位器；
（1）單聯電阻器；
（2）雙聯電阻器；
（3）特殊電阻器；
四、敏高電阻；
（1）濕敏電阻器；
（2）光敏電阻器；
（3）壓敏電阻器；
（4）熱敏電阻器；
常見/常用特殊電阻類型
一、大功率水泥電阻；
二、可調電位器；
三、熱敏電阻；
四、壓力電阻；
五、壓敏電阻；
六、濕敏電阻；

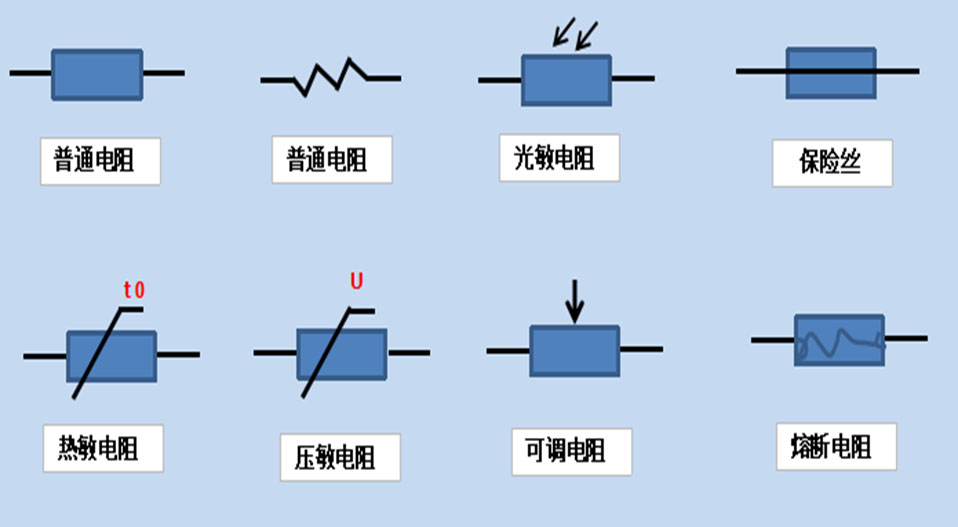

常用電阻符號圖解如下

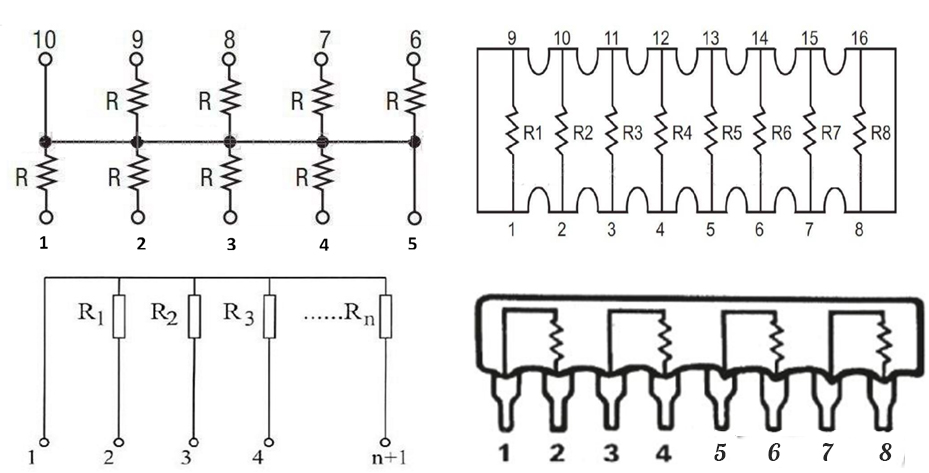

貼片電阻腳位定義圖解如下
貼片電阻常見九個封裝尺寸阻值及額定功率定義表
貼片電阻三位數識別表
貼片電阻四位數識別表
以上主要介紹分享怎么認識貼片電阻，如有相關產品需求或拿樣測試等請留言聯系，我們會在第一時間回復您。大量庫存安規認證齊全等。請放心咨詢購買。
深圳市順海科技有限公司是一家專業的合金電阻，貼片電阻，精密電阻，電流檢測電阻代理銷售商，代理品牌有華德、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：怎么認識貼片電阻、認識貼片電阻
貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器，耐潮濕和高溫， 溫度系數小可大大節約電路空間成本，使設計更精細化。
貼片電阻種類
一、固定電阻；
二、可變電阻；
（1）臥式可變電阻器；
（2）立式可變電阻器；
（3）微型可變電阻器；
三、電位器；
（1）單聯電阻器；
（2）雙聯電阻器；
（3）特殊電阻器；
四、敏高電阻；
（1）濕敏電阻器；
（2）光敏電阻器；
（3）壓敏電阻器；
（4）熱敏電阻器；
常見/常用特殊電阻類型
一、大功率水泥電阻；
二、可調電位器；
三、熱敏電阻；
四、壓力電阻；
五、壓敏電阻；
六、濕敏電阻；
常用電阻符號圖解如下
貼片電阻腳位定義圖解如下
貼片電阻常見九個封裝尺寸阻值及額定功率定義表
| 英制體積 | 公制體積 | 阻值 | 額定功率 | 長（mm） | 寬（mm） | 高（mm） | a（mm） | b（mm） |
| 0201 | 0603 | 0.1Ω-22MΩ | 1/20W | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.10±0.05 | 0.15±0.05 |
| 0402 | 1005 | 0.1Ω-22MΩ | 1/16W | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.20±0.10 | 0.25±0.10 |
| 0603 | 1606 | 0.1Ω-22MΩ | 1/10W | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.30±0.20 | 0.30±0.20 |
| 0805 | 2012 | 0.1Ω-22MΩ | 1/8W | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.40±0.20 | 0.40±0.20 |
| 1206 | 3216 | 0.1Ω-22MΩ | 1/4W | 3.20±0.20 | 1.60±0.10 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
| 1210 | 3225 | 0.1Ω-22MΩ | 1/3W | 3.20±0.20 | 0.50±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
| 1812 | 4832 | 0.1Ω-22MΩ | 1/2W | 4.50±0.20 | 3.20±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
| 2010 | 5025 | 0.1Ω-22MΩ | 3/4W | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
| 2512 | 6432 | 0.1Ω-22MΩ | 1W | 6.40±0.20 | 3.20±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
貼片電阻三位數識別表
| 1R1=0.1Ω | R22=0.22Ω | R33=0.33Ω | R47=0.47Ω |
| R68=0.68Ω | R82=0.82Ω | 1R0=1Ω | 1R2=1.2Ω |
| 2R2=2.2Ω | 3R3=3.3Ω | 2R7=4.7Ω | 5R6=5.6Ω |
| 6R8=6.8ΩΩ | 8R2=8.2Ω | 100=10Ω | 120=12Ω |
| 150=15Ω | 180=18Ω | 220=22Ω | 270=27Ω |
| 330=33Ω | 390=39Ω | 470=47Ω | 560=56Ω |
| 680=68Ω | 820=82Ω | 101=100Ω | 121=120Ω |
| 151=150Ω | 181=180Ω | 221=220Ω | 271=270Ω |
| 331=330Ω | 391=390Ω | 471=470Ω | 561=560Ω |
| 681=680Ω | 822=8.2KΩ | 102=1KΩ | 122=1.2KΩ |
| 152=1.5KΩ | 183=18KΩ | 222=2.2KΩ | 272=2.7KΩ |
| 682=6.8KΩ | 393=39KΩ | 472=4.7KΩ | 562=5.6KΩ |
| 153=15KΩ | 823=82KΩ | 103=10KΩ | 123=12KΩ |
| 333=33KΩ | 184=180KΩ | 223=22KΩ | 273=27KΩ |
| 683=68KΩ | 394=390KΩ | 473=47KΩ | 563=56KΩ |
| 154=150KΩ | 824=820KΩ | 104=100KΩ | 124=120KΩ |
| 334=330KΩ | 185=1.8MΩ | 224=220KΩ | 274=270KΩ |
| 684=680KΩ | 395=3.9MΩ | 474=470KΩ | 564=560KΩ |
| 155=1.5MΩ | 825=8.2MΩ | 105=1MΩ | 125=1.2MΩ |
| 335=3.3MΩ | 392=3.9KΩ | 225=2.2MΩ | 275=2.7MΩ |
| 685=6.8MΩ | 182=1.8KΩ | 475=4.7MΩ | 565=5.6MΩ |
| 332=3.3KΩ | 821=820Ω | 106=10MΩ |
貼片電阻四位數識別表
| 0000=00Ω | 00R1=0.1Ω | 0R22=0.22Ω | 0R47=0.47Ω |
| 0R68=0.68Ω | 0R82=0.82Ω | 1R00=1Ω | 1R20=1.2Ω |
| 2R20=2.2Ω | 3R30=3.3Ω | 6R80=6.8Ω | 8R20=8.1Ω |
| 10R0=10Ω | 11R0=11Ω | 12R0=12Ω | 13R0=13Ω |
| 15R0=15Ω | 16R0=16Ω | 18R0=18Ω | 20R0=20Ω |
| 24R0=24Ω | 27R0=27Ω | 30R0=30Ω | 33R0=33Ω |
| 36R0=36Ω | 39R039Ω | 43R0=43Ω | 47R0=47Ω |
| 51R0=51Ω | 56R0=56Ω | 62R0=62Ω | 68R0=68Ω |
| 75R0=75Ω | 82R0=82Ω | 91R0=91Ω | 1000=100Ω |
| 1100=110Ω | 1200=120Ω | 1300=130Ω | 1500=150Ω |
| 1600=160Ω | 1800=180Ω | 2000=200Ω | 2200=220Ω |
以上主要介紹分享怎么認識貼片電阻，如有相關產品需求或拿樣測試等請留言聯系，我們會在第一時間回復您。大量庫存安規認證齊全等。請放心咨詢購買。
深圳市順海科技有限公司是一家專業的合金電阻，貼片電阻，精密電阻，電流檢測電阻代理銷售商，代理品牌有華德、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：怎么認識貼片電阻、認識貼片電阻
