原標題：壓敏電阻參數
眾所周知在選購壓敏電阻時是需要根據壓敏電阻的參數進行選型的，其中主要涉及參數有工作電壓、壓敏電壓、箝位電壓、通流量、能量、功率、電容值等主要七大壓敏電阻參數，那么其中含義相信有很多人不是很了解，今天順海科技小編帶大家了解壓敏電阻參數的含義詳解。
壓敏電阻參數
（1）工作電壓；（英文：Maximum Allowable voltage）
壓敏電阻的“工作電壓”是指允許工作電壓（工作控制電壓）：此電壓分交流和直流兩種情況。那說直流的，我們規定出這個工作電壓上限主要是為了保證壓敏電阻。在電源電路中應用時，有適當的保護。它是一個上限值，電路上的電壓在它之下，是對壓敏電阻是長期的保障，在他之上，短時也是沒問題的（以小時計）。
（2）壓敏電壓；（英文：Varistor voltage）
壓敏電阻的“壓敏電壓”是指電流為1mA時所對應的電壓作為I隨U迅速上升的電壓大小的標準，該電壓用U1mA表示，稱為“壓敏電壓”。
（3）箝位電壓；（英文：Maximum clamping voltage）
壓敏電阻的“箝位電壓”是指導通電壓，當電阻兩端電壓超過電阻鉗位電壓時，電阻電流會迅速增大，使電壓下降，從而保護后級電路元器件，不過“箝位電壓”只是臺灣地區叫法，而大陸這邊都稱為限制電壓，即大電壓/大電流沖擊后，該元件兩端的殘余電壓測量值。
（4）通流量；（英文：Withstanding surge current）
壓敏電阻的“通流量”又叫通流容量，是指在規定的條件（規定的時間間隔和次數，施加標準的沖擊電流）下，允許通過壓敏電阻器上的最大脈沖（峰值）電流值。如果電流值超過通流容量，壓敏電阻將會損壞。
（5）能量；（英文：Maximum energy）
壓敏電阻的“能量”是指電路中所儲存的能量均要求壓敏電阻器來吸收。碰到這種情況時，在選擇壓敏電阻器時必須要使回路內所儲存電能的總和小于壓敏電阻器所能吸收的能量。
相關資料：
壓敏電阻能量計算方式
W=K.I.U.T(J)
式中：I--流過壓敏電阻器的電流峰值；
U--在電路I流過壓敏電阻器時，在其兩端產生的電壓；
T--電流I持續的時間；
K--電波波形系數，對2ms的方波，K=1;對于8/20μs波，K=1.4;對于10/1000μs波，K≈1.4。
（6）功率；（英文：Rated wattage）
壓敏電阻的“功率”是指用電器正常工作時的功率。壓敏電阻的額定功率是指在特定環境溫度85下工作1000小時，使壓敏電壓變化小于10%的最大功率。
（7）電容值；（英文：Typical Capacitance）
壓敏電阻的“電容值”是指由于其兩個端子之間的變阻器的主導電區域表現得像電介質，低于其鉗位電壓，變阻器的作用類似于電容器而不是電阻器。每個半導體壓敏電阻的電容值直接取決于其面積，并與其厚度成反比變化。

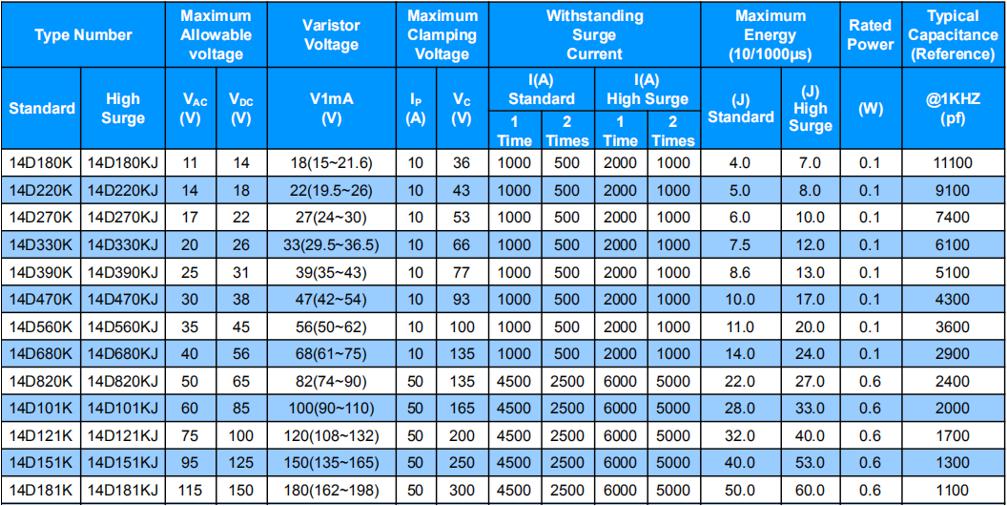

14D系列的壓敏電阻參數參考圖如下
以上內容主要介紹壓敏電阻參數含義講解，如對于壓敏電阻選型參數不是很了解可以留言咨詢或撥打聯系電話：0755-28100016，專業FAE為您詳情解答，如需要壓敏電阻貼片式、插件式，順海科技有著海量現貨庫存，型號任意挑選如貼片壓敏電阻封裝有0402、0603、0805、1206、1210、1812、2220、0806、1812、3320、3838；插件壓敏電阻封裝系列有05D、07D、10D、14D、20D、25D、32D、40D、53D等等，支持大小量訂購，可定制，供應鏈保障。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：壓敏電阻參數、壓敏電阻詳解、壓敏電阻參數含義、壓敏電阻參數含義講解
