原標題：無感功率厚膜電阻

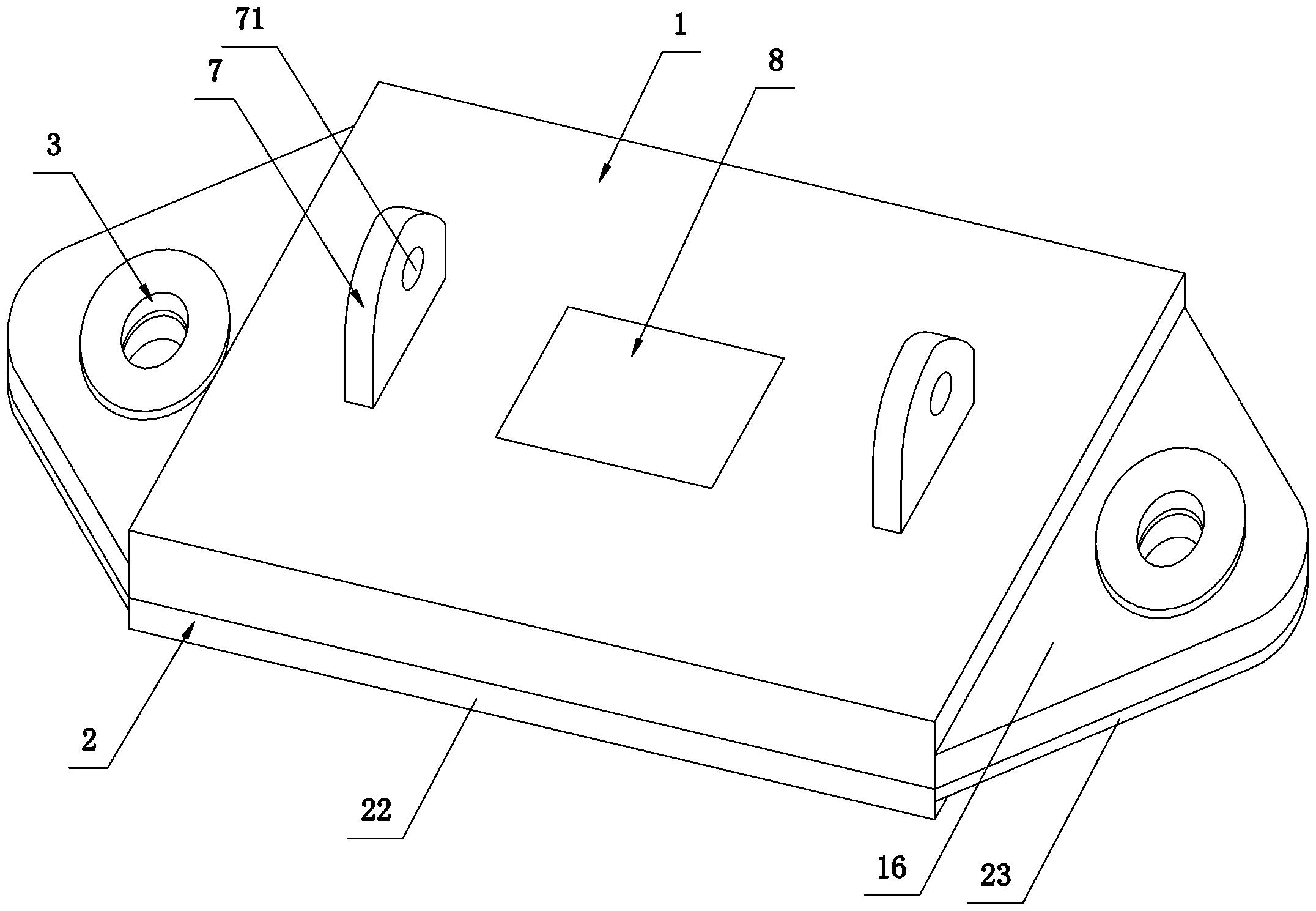

什么是無感功率厚膜電阻？無感功率厚膜電阻是采用高強度塑料外殼封裝，電阻與散熱器絕緣。而結構穩定的無感功率厚膜電阻，包括外殼，其上側面開設有分別連通內腔的灌膠孔和兩個避位孔；散熱板，其通過定位組件固定裝設于外殼的下側面上,并覆蓋內腔；陶瓷片，其平貼設置在散熱板的上側面，并且容納于內腔；電阻漿料層，導電條，分別設置在陶瓷片的上側面，導電條與電阻漿料層電性連接；撓性導電片，下端與導電條電性連接，上端穿過一避位孔延伸至外殼外部；內腔內填充有膠體以將外殼，散熱板，陶瓷片，撓性導電片固封在一起。本實用新型通過散熱板的設置，使得本電阻器不易被壓壞，散熱性能好，同時也不會由于與陶瓷片的熱變形差異大而導致變形；通過定位組件和膠體的設置，實現了固封，提高了電阻器安裝的穩定性，其特點在于當瓷片底部中心溫度低于85℃時，功率可達到600W。
無感功率厚膜電阻技術參數
基板：96%三氧化二鋁；
膜：釕貴金屬漿料；
阻值范圍：0.1Ω～1MΩ；
允許偏差：±1%～±10%；
溫度系數：±150ppm、±300ppm(25℃～85℃）；
最大工作電壓：5000VDC；
絕緣耐壓：6KVAC，50HZ；
絕緣電阻：500V，≥10GΩ；
電感：≤80nH；
引出端安裝：
M5螺絲最大扭矩2Nm；
電阻安裝：M4螺絲螺絲最大扭矩1.8Nm；
工作溫度范圍：-55℃～+150℃；等參數組成的無感功率厚膜電阻。
無感功率厚膜電阻特點
采取高強度塑料外殼封裝，電阻與散熱器絕緣。當瓷片底部中心溫度低于85℃時，功率可達到600W。
無感功率厚膜電阻應用
無感功率厚膜電阻主要應用于電力電子，汽車電工，醫療器械，電力傳輸，風力發電，光伏發電等新能源。
以上內容主要介紹無感功率厚膜電阻簡介、無感功率厚膜電阻技術參數、無感功率厚膜電阻特點、無感功率厚膜電阻應用等，如需要相關電阻產品如合金電阻、厚膜電阻、薄膜電阻、貼片電阻、精密電阻、采樣電阻、電流檢測電阻、功率電阻等請留言聯系或撥打聯系電話：0755-28100016；海量電阻產品現貨庫存，支持定制。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：無感功率厚膜電阻、什么是無感功率厚膜電阻、無感功率厚膜電阻技術參數、無感功率厚膜電阻特點、無感功率厚膜電阻應用
