原標題：貼片電容耐壓
眾所周知貼片電阻主要性能參數有封裝體積、阻值、功率、精度誤差值、溫度系數等組成，而其實還有一個重要參數往往會被大家而忽略，就是貼片電阻的“耐壓值”，是指根據歐姆定律下，電阻固定情況下電阻電壓越高通過電阻電流則越大，而電阻運行的額定功率越大或者運行額定功率不算太大時，電阻工作電壓會越過電阻的“耐壓值”從而損壞電阻，在制造電阻的材料也是有“耐壓值”這個參數的，列如產品的工作電壓大于電阻工作電壓時會燒壞電阻，所以在設計電路情況時要清楚電阻的“耐壓值”，一般貼片電阻耐壓值都會在規格書標明出來，所以在選擇貼片電阻時要清楚“耐壓值”重要性。
目前貼片電阻從工藝制程上主要分為薄膜和厚膜兩種，但對于耐壓問題來說小編主要講述厚膜貼片電阻的耐壓，因為薄膜電阻“耐壓值”是比較低的。薄膜電阻優勢在于精度高、低溫度系數畢竟制造不一，薄膜的這兩個技術指標便于控制，但是耐壓的問題薄膜的要少的多，因此主要講述厚膜貼片電阻耐壓。厚膜是用絲網印刷制造的，目前根據不同的電阻結構，可以生產厚膜功率型、厚膜高壓型、厚膜耐脈沖型、普通厚膜電阻，以2512貼片電阻為例來進行解讀，常規2512貼片電阻功率1W，最大工作電壓是200V，最大過載電壓是400V，而做成耐壓型的，2512電阻的最大工作電壓可以達到2000V，最大過載電壓3000V。這里說明下電阻“耐壓值”是根據電阻封裝而變化，也就是說電阻封裝越小則耐壓就越小相反之電阻封裝越大則耐壓就越大，下面小編以天二、厚聲品牌薄膜、厚膜、普通電阻分享三種不同規格書截圖以及貼片電阻耐壓對照表給大家參考。

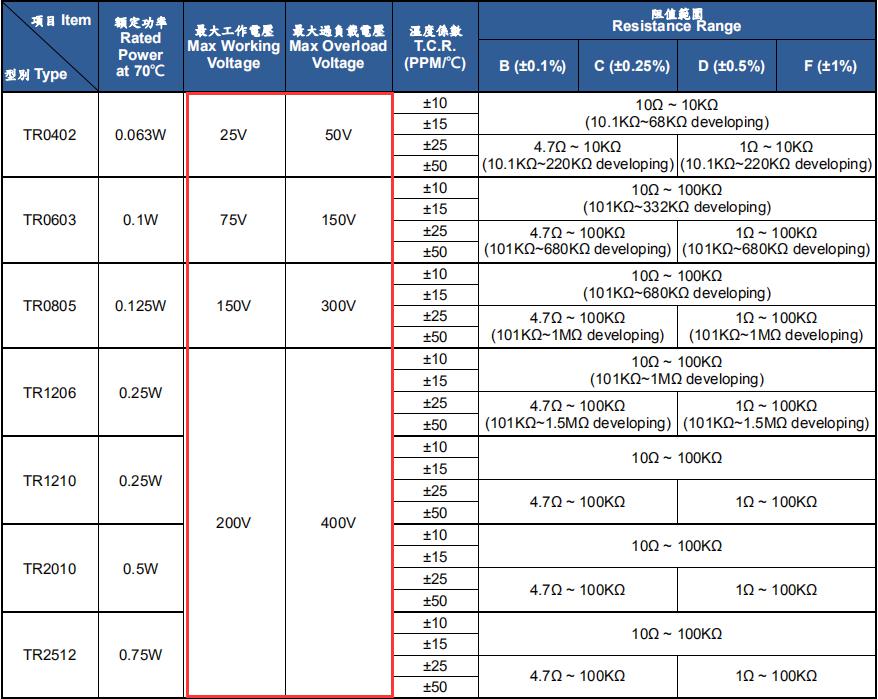

天二薄膜貼片電阻耐壓值封裝截圖如下

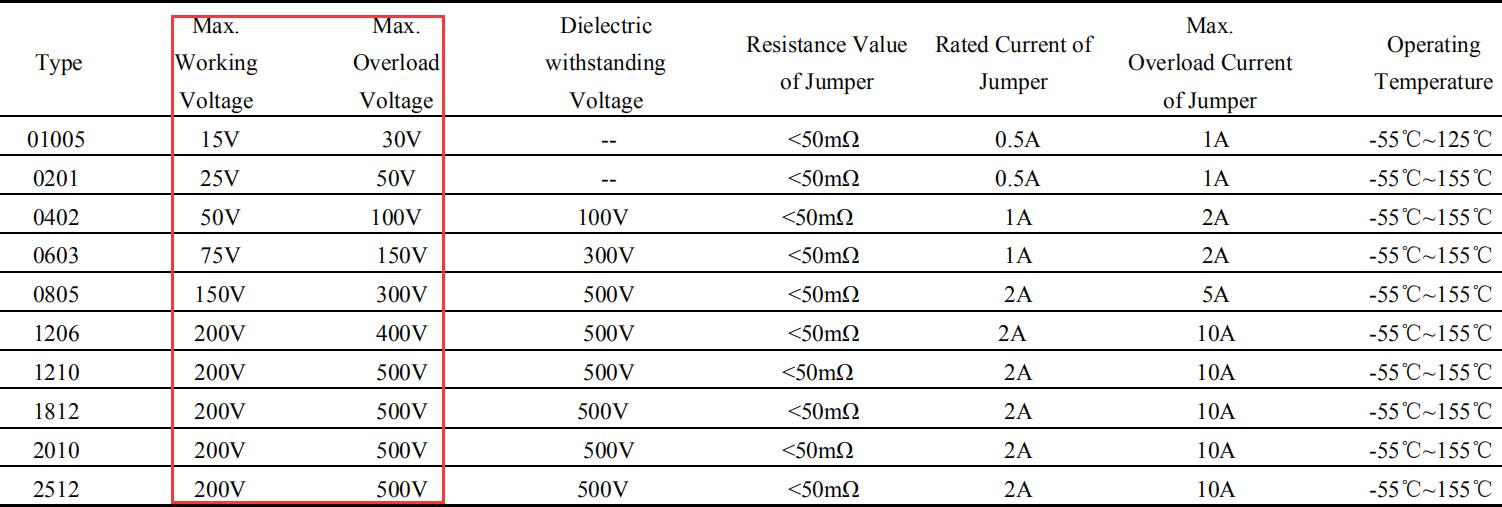

天二厚膜貼片電阻耐壓值封裝截圖如下
厚聲普通貼片電阻耐壓值封裝截圖如下
常規貼片電阻工作電壓對照表
以上內容主要介紹貼片電阻耐壓值講述，如需要相關產品請留言聯系或撥打電話：0755-28100016。
深圳市順海科技有限公司是一家專業的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：貼片電阻耐壓、貼片電阻耐壓值、貼片電阻耐壓值對照表
眾所周知貼片電阻主要性能參數有封裝體積、阻值、功率、精度誤差值、溫度系數等組成，而其實還有一個重要參數往往會被大家而忽略，就是貼片電阻的“耐壓值”，是指根據歐姆定律下，電阻固定情況下電阻電壓越高通過電阻電流則越大，而電阻運行的額定功率越大或者運行額定功率不算太大時，電阻工作電壓會越過電阻的“耐壓值”從而損壞電阻，在制造電阻的材料也是有“耐壓值”這個參數的，列如產品的工作電壓大于電阻工作電壓時會燒壞電阻，所以在設計電路情況時要清楚電阻的“耐壓值”，一般貼片電阻耐壓值都會在規格書標明出來，所以在選擇貼片電阻時要清楚“耐壓值”重要性。
目前貼片電阻從工藝制程上主要分為薄膜和厚膜兩種，但對于耐壓問題來說小編主要講述厚膜貼片電阻的耐壓，因為薄膜電阻“耐壓值”是比較低的。薄膜電阻優勢在于精度高、低溫度系數畢竟制造不一，薄膜的這兩個技術指標便于控制，但是耐壓的問題薄膜的要少的多，因此主要講述厚膜貼片電阻耐壓。厚膜是用絲網印刷制造的，目前根據不同的電阻結構，可以生產厚膜功率型、厚膜高壓型、厚膜耐脈沖型、普通厚膜電阻，以2512貼片電阻為例來進行解讀，常規2512貼片電阻功率1W，最大工作電壓是200V，最大過載電壓是400V，而做成耐壓型的，2512電阻的最大工作電壓可以達到2000V，最大過載電壓3000V。這里說明下電阻“耐壓值”是根據電阻封裝而變化，也就是說電阻封裝越小則耐壓就越小相反之電阻封裝越大則耐壓就越大，下面小編以天二、厚聲品牌薄膜、厚膜、普通電阻分享三種不同規格書截圖以及貼片電阻耐壓對照表給大家參考。
天二薄膜貼片電阻耐壓值封裝截圖如下
天二厚膜貼片電阻耐壓值封裝截圖如下
厚聲普通貼片電阻耐壓值封裝截圖如下
常規貼片電阻工作電壓對照表
| 英制 | 公制 | 額定功率 | 最大工作電壓 |
| 0201 | 0603 | 1/20W | 25 |
| 0402 | 1005 | 1/16W | 50 |
| 0603 | 1608 | 1/10W | 50 |
| 0805 | 2012 | 1/8W | 150 |
| 1206 | 3216 | 1/4W | 200 |
| 1210 | 3225 | 1/3W | 200 |
| 1812 | 4832 | 1/2W | 200 |
| 2010 | 5025 | 3/4W | 200 |
| 2512 | 6432 | 1W | 200 |
以上內容主要介紹貼片電阻耐壓值講述，如需要相關產品請留言聯系或撥打電話：0755-28100016。
