原標題：穩壓電路原理
什么是穩壓電路原理？穩壓電路是指在輸出電網的電壓波動或負載發生變化是，但乃然保持輸出電壓的基本不變電源電路，英文稱：Voltage Stabilizing Circuit。
但是穩壓電路分類有很多種，比如根據輸出電路的類型可分為DC直流穩壓電路和AC交流穩壓電路；按穩壓電路和負載的連接方式可分為串聯穩壓電路和并聯穩壓電路；按調節管的工作狀態可分為線性穩壓電源和開關穩壓電源；按電路類型可分為簡單穩壓電源和反饋穩壓電源及帶有放大環節的穩壓電路。
其學科領域?qū)儆谖锢韺W、電子學、電路與電子技術等；基本結構在于電源、檢測控制電路與過壓保護，那么小編根據穩壓電路原理介紹直流穩壓原來、DC直流穩壓電路、開關穩壓電路、串聯穩壓電路及相關的詳情圖方便大家學習如下。
（1）穩壓電路原理

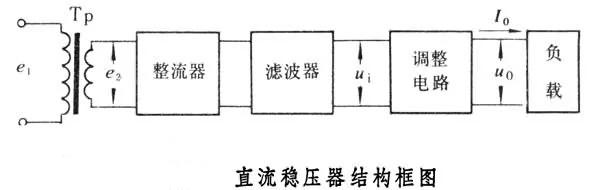

以下穩壓電路原理是典型的DC穩壓器框圖。
從以上圖看出交流輸入電壓e1由變壓器Tp變?yōu)殡妷篹2，通過整流和濾波。后向調整電路（穩壓電路）輸送一個不穩定的脈動的直流電壓Ui 。因Ui或穩壓電路輸出電流Io的變動而引起輸出電壓Uo變化時,調整電路使Uo保持原值或者只有極小的變動。調整電路中的調整管工作在線性放大區的稱為線性電源，工作在非線性區的則稱為開關電源。線性電源分為簡單穩壓電路、并聯穩壓電路、串聯穩壓電路和集成化穩壓電路。
（2）DC直流穩壓電路
在輸出DC直流電壓和負載之間串聯連接三極管，用三極管的壓降代替穩壓二極管電路中的穩壓電阻R。當Ui或RL變化引起輸出電壓Uo變化時，Uo的變化將反映到三極管的發射結電壓UBE上，引起UCE的變化，從而調整Uo，以保持輸出電壓的基本穩定。根據三極管所起的作用，稱為調整管。由于調整管與負載是串聯關系，因此以下圖稱為串聯型穩壓電路。
它主要由基準電壓、比較放大、取樣電路和調整元件組成。比較放大可以是單管放大電路、差動放大電路、集成運算放大器。調整元件可以是單個功率管，復合管或用幾個功率管并聯，取樣電路取出輸出電壓Uo的一部分和基準電壓VREF比較。

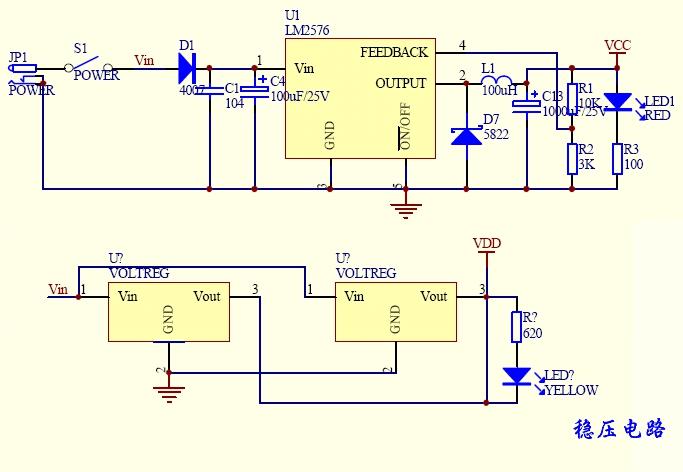

（3）開關穩壓電路
開關型穩壓電路具有體積小、效率高的特點，而且線性電源的效率為30%~55%，另外開關穩壓器可達60%~85~，可省去工頻變壓器和巨大散熱器以及體積和重量大幅減少。該電路在各種電子設備中能夠廣泛應用。常用的開關控制方法有自激式開關穩定器、脈寬調制式開關穩定器和直流轉換式開關穩定器等。

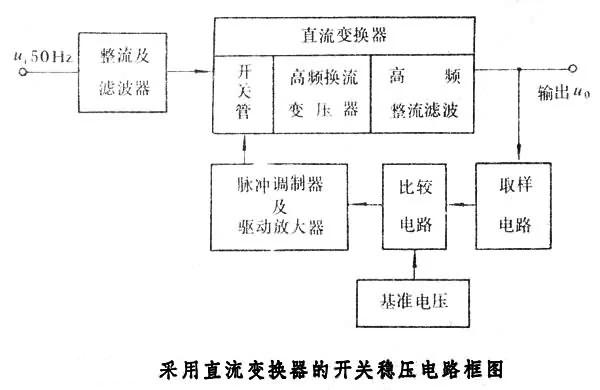

如上圖是采用DC直流變換器的開關穩壓電路的框圖。而工作頻率電壓直接整流-濾波器得到的DC直流電壓從開關管變?yōu)楦哳l電壓。后者通過高頻換流變壓器變?yōu)橐欢ǖ碾妷海ㄟ^高頻整流-濾波器提供必要的輸出電壓u0。開關管的工作由脈沖調制器和驅動放大器控制。當輸出電壓u0改變時，來自輸出端的取樣信號通過比較電路產生誤差信號，然后通過脈沖調制器控制開關管的開關工作比，從而保持DC轉換器的輸出穩定。開關管在飽和區間斷續工作，因此功耗比線性電源小，效率高。大功率電力穩壓器由補償變壓器、調壓器、控制電路、檢測電路和操作電路組成。
（4）串聯穩壓電路

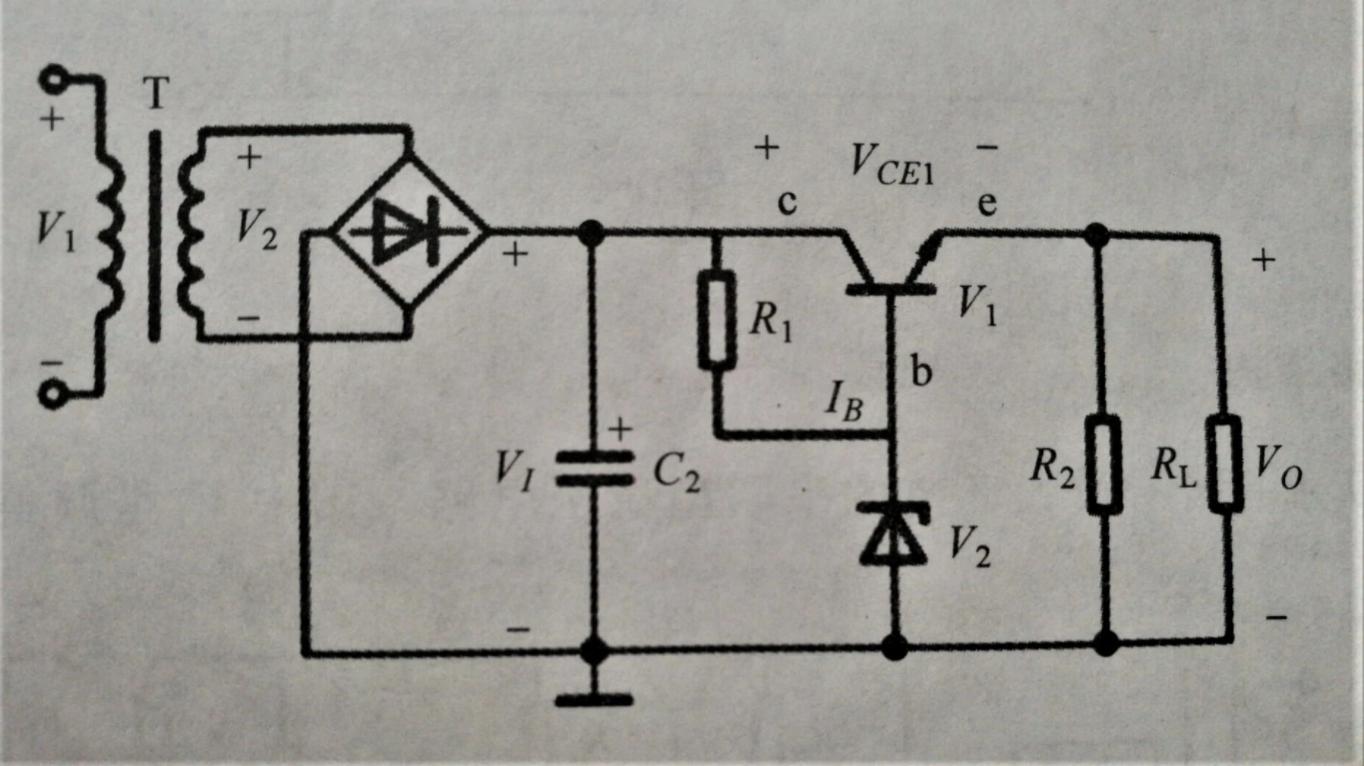

下圖所表示的是簡單的串聯穩壓電路框圖。
從圖中可看出V1是調整管，調節輸出電壓，它與負載電阻是串聯的，所以稱為串聯型穩壓電源。R1給V1提供合適的偏置,使V1工作在放大狀態;利用三極管電流放大作用可以提高輸出電流。同時R1還是限流電阻，保護V2管。V2管穩定三極管V1基極的電位。
簡單串聯型穩壓電路的優點是電路簡單，調試方便。由于三極管具有電流放大作用，使它的輸出電流較大。但是它的輸出電壓仍然不能調節，Vo=Vz－VBE1而基本上是不變。穩壓靈敏度不夠，穩壓效果差，所以要進行改進。
看完這篇文章想必大家都了解到穩壓電路原理、DC直流穩壓電路、開關穩壓電路、串聯穩壓電路了吧，好了今天就介紹到這。
