電阻代碼解讀
標準零件號包括14位數字，說明如下：2.1涂層類型，第1至第3位數字表示產品類型，第4位數字表示特殊功能。
示例：MGR0=金屬釉膜固定電阻器；
2.2第5~6位數字：
2.2.1這表示瓦數或額定功率。要節食的大小和數量，
使用以下代碼；詳情請參閱下表：
W=正常尺寸；S=小尺寸；U=超小尺寸；“1”～“G”表示“1”～“16”為十六進制：
| 1/16W~1/2W (＜1W ) | |||||||||
| 功能（W） | 1/2 | 1/3 | 1/4 | 1/5 | 1/6 | 1/8 | 1/10 | 1/16 | |
| 常規 | W2 | W3 | W4 | W5 | W6 | W8 | WA | WG | |
| 小尺寸 | S2 | S3 | S4 | S5 | S6 | S8 | SA | SG | |
| 超小型 | U2 | U3 | U4 | U5 | U6 | U8 | UA | UG | |
| 1W~16W (≧1W ) | |||||||||
| 功能（w） | 1 | 2 | 3 | 5 | 7 | 8 | 9 | 10 | 15 |
| 常規 | 1W | 2W | 3W | 5W | 7W | 8W | 9W | AW | FW |
| 小尺寸 | 1S | 2S | 3S | 5S | 7S | 8S | 9S | AS | FS |
| 超小尺寸 | 1U | 2U | 3U | 5U | 7U | 8U | 9U | AU | FU |
2.2.2額定功率小于1瓦時，第5位數字為字母W、S或U，表示所需尺寸，第6位數字為數字或a字母代碼。
示例：WA=1/10W；U2=1/2W-SS。
2.2.3對于1瓦到16瓦的功率，第5位數字將是數字或字母代碼，第6位數字將是W、S或U的字母。
示例：AW=10W；3S=3W-S
2.3第7位表示電阻公差。以下字母代碼用于指示標準電阻公差。
F=±1%G=±2%J=±5%K=±10%
2.4第8至11位數字表示電阻值。
2.4.1對于E-24系列的標準電阻值，第8位數字為“0”，第9位和第10位數字表示電阻的有效數字電阻，第11位是后面的零數；對于E-96系列的標準電阻值，第8位到第10位表示電阻和電阻的有效數字第11位是第11位是后面的零。
2.4.2以下數字s和字母代碼用于表示第11位中的零數：0=100；1=101；2=102；3=103；4=104；5=105；6=106；J=10-1；K=10-2；L=10-3； M=10-4；
2.4.3第12、13和14位數字。第12位用以下代碼表示包裝類型：A=磁帶/盒（彈藥包）B=散裝/盒；T=膠帶/卷盤P=PT-26產品的膠帶/盒
2.4.4第13位數字通常表示磁帶/盒和磁帶/卷筒包裝類型的包裝數量。以下字母代碼為用于某些包裝數量：A=500件；B=2500件；C=10000件；D=20000件；G=25000件；H=50000件。
2.4.5對于成型型產品，第13位和第14位數字用于表示具有以下字母代碼的產品成型類型：MF=M型；帶扁平引線F0=F型；MK=M型，帶扭結導線F1=F1型；ML=M型，帶正常引線F2=F2型
MC=M型，帶彎曲引線F3=F3型
2.4.6對于某些項目，僅第14位數字可用于表示具有以下代碼的附加信息的特殊特征：0=NIL P=Panasert類型；1=Avisert類型1； 2=Avisert類型2；3=Avisert類型3； 8=PT-58mm； 9=PT-64mm ；7=引線（H）38mm；A=PT-83mm； C=PT-73mm； D=PT-71mm。
二，選購指引：
（如：MGR 1/4W ±1% 470KΩ T/B-400）

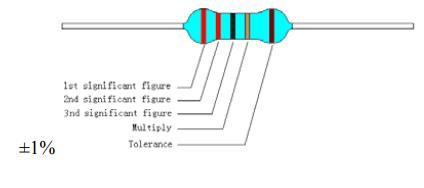

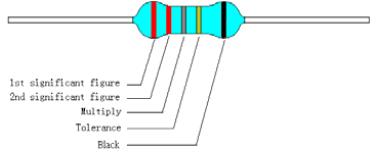

三，電阻器標有顏色代碼（符合JIS C 0802的要求）
標簽上應標記以下項目：
（1） 類型和風格
（2） 標稱電阻
（3） 耐受性
（4） 數量
（5） 批號
（6） 百萬分之一
金屬釉膜固定電阻器
瓦特：1/2W瓦特：750KWQ'TY:1000 TOL:5%；批號：4021548 PPM：
四，電阻范圍和尺寸
常規電阻尺寸
| 規格 | 尺寸（毫米） | 最大運行電壓 |
最大過載電壓 | 電解質承受電壓 | 精度 | 阻值范圍 | |||
| D | L | D±0.05 | H±3 | ||||||
| MGR 1/4W | 2.2±0.5 | 6.5±1.0 | 0.60 | 28 | 1600V | 2000V | 700V | ±1% | ≤10M? |
| ±2% | 10M?~100M? | ||||||||
| ±5%,±10% | 1K?~510M? | ||||||||
| MGR 1/2W | 3.5±0.6 | 9.5±1.0 | 0.60 | 28 | 3500V | 4000V | 700V | ±1% | ≤10M? |
| ±2% | 10M?~100M? | ||||||||
| ±5%,±10% | 1K?~510M? | ||||||||
| MGR 1W | 4.0±0.6 | 11.5±1.0 | 0.75 | 25 | 3500V | 4000V | 1000V | ±1% | ≤10M? |
| ±2% | 10M?~100M? | ||||||||
| ±5%,±10% | 1K?~1G? | ||||||||
| MGR 2W | 5.0±0.6 | 15.5±1.0 | 0.80 | 28 | 3500V | 4000V | 1000V | ±1% | ≤10M? |
| ±2% | 10M?~100M? | ||||||||
| ±5%,±10% | 1K?~1G? | ||||||||
| MGR 3W | 6.0±0.6 | 17.5±1.0 | 0.80 | 28 | 3500V | 4000V | 1000V | ±1% | 100K?~1M? |
| ±5%,±10% | 1K?~100M? | ||||||||
| 小型和超小型尺寸 | |||||||||
| 規格 | 尺寸（毫米） | 最大工作電壓 | 最大過載電壓 | 介質承受電壓 | 精度 | 電阻 | |||
| D | L | D±0.05 | H±3 | ||||||
| MGR 1/2WS | 2.2±0.5 | 6.5±1.0 | 0.60 | 28 | 500V | 700V | 500V | ±1% | 100KΩ~1MΩ |
| ±5%，±10% | 1KΩ-33MΩ | ||||||||
| MGR 1WS | 3.5±0.6 9.5±1. | 9.5±1.0 | 0.60 | 28 | 700V | 1000V | 700V | ±1% | 100K?~1M? |
| ±5%,±10% | 1K?~33M? | ||||||||
| MGR 2WS | 4.5±0.6 | 11.5±1.0 | 0.75 | 25 | 1000V | 1400V | 700V | ±1% | 100K?~1M? |
| ±5%,±10% | 1K?~33M? | ||||||||
| MGR 3WSS | 4.5±0.6 | 11.5±1.0 | 0.75 | 25 | 1000V | 1400V | 700V | ±1% | 100K?~1M? |
| ±5%,±10% | 0% 1K?~33M? | ||||||||
| MGR 3WS | 5.0±0.6 | 15.5±1.0 | 0.80 | 28 | 1000V | 1400V | 700V | ±1% | 100K?~1M? |
| ±5%,±10% | 1K?~33M? | ||||||||
| 序號 | 名稱 | 材料 |
| 1 | 基體 | 圓柱形陶瓷 |
| 2 | 電阻器 | 金屬釉膜（氧化釕） |
| 3 | 端蓋頂 | 鍍錫鐵表面 |
| 4 | 鉛絲鍍 | 錫銅絲 |
| 5 | 焊接 | 接頭 |
| 6 | 涂層顏色 | 1/4W：（藍色）1/2WS，1/2W，1WS，1W，2WS，2W，3WSS，3WS3W：（天藍色） |
| 7 | 色環 | 環氧樹脂 |
