厚聲ESD厚膜貼片電阻采用靜電放電發生器對RuO2厚膜電阻直接放電，研究了電阻阻值辯護率與阻值尺寸，阻值和ESD條件的關系，研究表明：厚膜貼片電阻阻值受ESD作用而下降；一樣的ESD和阻值條件下的阻值與尺寸成反比；一樣的阻值與ESD電壓成正比;10kΩ厚膜貼片電阻在ESD作用的阻值變化率波動很大,阻值變化率與阻值的關系成反比但會有減小的趨勢;如果對10kΩ厚膜貼片電阻重復增大的ESD電壓,除了寬度尺寸為0.45mm的阻值在8～10kV又一次回升以外,阻值逐漸下降。
ESD抗靜電厚膜貼片電阻
產品系列：ES，產品型號：ES01，功率/電流：1/20W，溫度系數：±400ppm/℃，精度：±1％ ±5％，阻段/感值：1Ω≤R≤10Ω，包裝方式：T/R，標準包裝數量：10KPC/R，特性：STD。
尺寸
電阻范圍

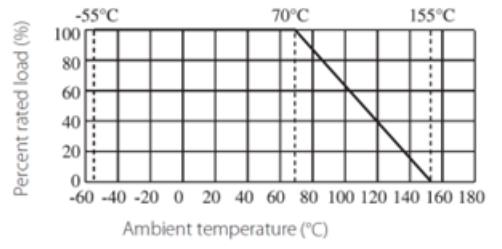

降額曲線
額定功率將根據環境溫度從-55℃到155℃的連續負載而變化。它在-55到70℃之間是恒定的，當溫度從70升高到155℃時，減額為零。
額定電壓：電阻器應具有額定直流（DC）連續工作電壓或近似正弦波商用線路交流（AC）連續工作電壓均方根（RMS）根據以下公式確定的額定功率對應的頻率和波形：
RCWV= √PxR 備注：RCWV：額定連續工作電壓（伏）P：額定功率（瓦特）R：標稱電阻（Ω）在任何情況下，額定直流或均方根交流連續工作電壓都不得大于適用的最大值。過載電壓為RCWV的2.5倍或最大過載電壓，以較低者為準。
結構示意圖
①High purity Alumina substrate： 高純氧化鋁基板
②Protective coating： 保護涂層
③Resistance element：電阻元件
④Termination（Inner）Ni/Cr：終端（內部）鎳/鉻
⑤Termination（Between）Ni Barrier： 端接（中間）鎳
⑥Termination（Outer）Sn：終端（外部）序列號
以上是厚聲抗靜電厚膜貼片電阻部分參數的介紹，聯系在線客服可獲得完整的結局方案。
產品介紹：
厚聲貼片電阻
產品系列：ES，產品型號：ES01，功率/電流：1/20W，溫度系數：±400ppm/℃，精度：±1％ ±5％，阻段/感值：1Ω≤R≤10Ω，包裝方式：T/R，標準包裝數量：10KPC/R，特性：STD。
尺寸
| 規格型號 | 尺寸（毫米） | ||||
| L | W | H | A | B | |
| ES01(0201) | 0.6±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
| ES02(0402) | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
| ES03(0603) | 1.6±0.1 | 0.8±0.1 | 0.45±0.1 | 0.3±0.2 | 0.3±0.2 |
| ES05(0805) | 2.0±0.15 | 1.25±0.15/-0.10 | 0.55±0.10 | 0.4±0.2 | 0.4±0.2 |
| ES06(1206) | 3.10±0.15 | 1.55±0.15/-0.10 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
| ES07(1210) | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
電阻范圍
| 規格 | 70℃額定功率(W) | 最大工作電壓(V) | 最大過在電壓(V) | 介質耐壓(V) | 電阻范圍1%&5%（Ω） |
運行溫度 |
| ES01 | 1/20 | 25 | 50 | -- | 1~10m | -55＋155℃ |
| ES02 | 1/16 | 50 | 100 | 100 | ||
| ES03 | 1/4 | 150 | 200 | 300 | ||
| ES05 | 2/5 | 200 | 400 | 500 | ||
| ES06 | 2/3 | 500 | 1000 | 500 | ||
| ES07 | 1/2 | 800 | 1500 | 500 |
額定功率將根據環境溫度從-55℃到155℃的連續負載而變化。它在-55到70℃之間是恒定的，當溫度從70升高到155℃時，減額為零。
RCWV= √PxR 備注：RCWV：額定連續工作電壓（伏）P：額定功率（瓦特）R：標稱電阻（Ω）在任何情況下，額定直流或均方根交流連續工作電壓都不得大于適用的最大值。過載電壓為RCWV的2.5倍或最大過載電壓，以較低者為準。
結構示意圖
②Protective coating： 保護涂層
③Resistance element：電阻元件
④Termination（Inner）Ni/Cr：終端（內部）鎳/鉻
⑤Termination（Between）Ni Barrier： 端接（中間）鎳
⑥Termination（Outer）Sn：終端（外部）序列號
以上是厚聲抗靜電厚膜貼片電阻部分參數的介紹，聯系在線客服可獲得完整的結局方案。
產品介紹：
厚聲貼片電阻
